СКЗИ «ЛИРССЛ-CSP». Токены PKCS#11 v.2.40 семейства LS11

Сколько стоит этот продукт?

 Заказать этот продукт  Лицензировать и скачать этот продукт!

PKCS#11 (Cryptoki) является стандартом, разработанным RSA Laboratories, для взаимодействия программ с криптографическими токенами, смарт-картами и другими аналогичными устройствами с помощью унифицированного программного интерфейса.

В России Технический Комитет ТК-26 подготовил проект документа «Методические рекомендацийи. Расширение PKCS#11 для использования российских стандартов ГОСТ Р 34.10-2012, ГОСТ Р 34.11-2012, ГОСТ Р 34.12-2015 и ГОСТ Р 34.13-2015».

Данные рекомендации определяют расширение спецификаций PKCS#11 для использования криптографических алгоритмов ГОСТ Р 34.10-2012 (электронная подпись), ГОСТ Р 34.11-2012 (хэширование), ГОСТ Р 34.12-2015 и ГОСТ Р 34.13-2015 (алгоритмы шифрования «Кузнечик» и «Магма») и алгоритмов, построенных на их основе, а также использования ключей, сертификатов, параметров алгоритмов и других объектов, предназначенных для работы с этими стандартами. Данный документ базируется на стандарте PKCS#11 v.2.40.

Опираясь на эти документы ООО «ЛИССИ-Софт» разработало семейство криптографических токенов (криптокенов) «LS11», обеспечивающих возможность использования в прикладных программах интерфейса PKCS#11 для выполнения криптографических функций на базе российских криптоалгоритмов (ГОСТ 28147-89, ГОСТ Р 34.11-94/2012, ГОСТ Р 34.10-2001/2012, ГОСТ Р 34.12-2015 и ГОСТ Р 34.13-2015)

В качестве криптоядра в проекте «LS11» используется базовая криптографическая библиотека LCC.

Проект «LS11» реализован для платформ MS Windows, Linux, Sun Solaris, OS X, Android, iOS и др.

Семейство криптокенов «LS11» включает в свой состав:


Облачный токен удобен для тестирования решений на базе токенов/смарткарт PKCS#11 (и в первую очередь браузера Redfox и почтового клиента Redfoxmail). Порядок получения облачного токена LS11CLOUD и работа с ним описан здесь.

Программный токен LS11SW2016 и программно-аппаратный токен LS11USB2016 входят  в состав сертифицированного многофункционального СКЗИ «ЛИРССЛ-CSP».

Программо-аппаратные криптокены включают в себя, в зависимости от модификации, универсальные электронные карты (УЭК, java-card) (библиотека lccryptoki_jc) или электронные USB-ключи, смарт-карты и Micro SD Card (семейство библиотек LS_HW11), которые используются для защищенного хранения личных сертификатов (ключевых пар и сертификатов). В качестве программно-аппаратных криптокенов могут использоваться любые электронные USB-ключи и смарт-карты, имеющие интерфейс PKCS#11.

При использовании библиотек LS_HW11 фактически создается виртуальный токен с интерфейсом PKCS#11 и расширение данного стандарта с поддержкой российских криптографических алгоритмов («Расширение стандарта PKCS#11 для российских криптографических алгоритмов»):


Сегодня наиболее широкое распространение получили электронные USB-ключи и смарт-карты производства  компании Longmai (mToken), компании «Актив» (Рутокен Lite и другие), «Аладдин Р.Д.» (eToken), СКЗИ «MS_KEY K» компании «МультиСофт» и другие. Как правило, все эти электронные USB- ключи и смарт-карты сертифицированы в системах сертификации ФСТЭК России, ФСБ России и др.

Использование программно-аппаратных токенов (ПАТ) позволяет использовать личные сертификаты (ключевая пара и сертификат пользователя), хранимые на электронных USB-ключах и смарт-картах, на любой программной (Linux, MS Windows, MacOS, Android, iOS и т.д.) и аппаратной платформе, независимо от места формирования ключевой пары и получения сертификата.

Скачать   библиотеки семейства LS_HW11 (ls_rtpkcs11ecp, ls_rtpkcs11g и другие) для различных платформ можно здесь.

Использование USB-ключей, смарт-карт и Micro SD Card через библиотеки LS_HW11 возможно только при наличии на них лицензии. Для получения лицензии для USB-ключей, смарт-карт и Micro SD Card необходимо воспользоваться веб-сервисом лицензирования токенов:


Совместное использование программных токенов «LS11» в сочетании с аппаратными токенами с неизвлекаемыми ключами (eToken ГОСТ, Рутокен ЭЦП, СКЗИ «MS_KEY K»), которые имеют сегодня ограниченные возможности, позволяет не только использовать последние для генерации и хранения ключевых пар, формирования и проверки подписи, но и для организации защищенных TLS-соединений.

При создании собственного приложения, предусматривающего работу с сертификатами, создание и проверку электронной подписи, шифрование и т.д.и  использующего СКЗИ с интерфейсом PKCS#11, целесообразно использовать высокоуровневый интерфейс.

Таким интерфейсом на сегодняшний день являются интерфейсы MS CryptoAPI, OpenSSL и NSS (Network Security Services).

Для обеспечения возможности использования этих интерфейсов при разработке прикладных программ был добавлен функционал в ПК «ЛИССИ-CSP», обеспечивающий использование токенов/смарт-карт с интерфейсом PKCS#11. Разработан аналогичный engine-модуль для OpenSSL и расширена библиотека NSS (LS-NSS) возможностью поддержки  российской криптографии


Программный токен «LCCryptoki» удобно использовать на этапе разработки и отладки прикладной программы. После отработки на программном токене переход к использованию аппаратных криптографических устройств с интерфейсом PKCS#11 выполнить сравнительно легко.

Токен «LS11» имеет простую и гибкую систему конфигурирования, построенную на основе скриптового языка Lua. Более того, сама динамическая интерфейсная библиотека «LCCryptoki» дополнена интерфейсом Lua-модуля, что позволяет производить вызов функций PKCS#11 не только из компилируемых программ, но и непосредственно на интерпретируемом языке Lua. Такой симбиоз компилируемого и интерпретируемого кода стал популярен в последние годы у разработчиков программных систем, стремящихся к обеспечению гибкости их использования.

В состав «LS11» входит комплект программных тестов для проверки правильности функционирования токена. Исходные тексты тестов могут служить в качестве методических материалов для освоения способов использования интерфейса PKCS#11 при разработке прикладных программ.

Криптокены семейства «LS11» используются в следующих продуктах на различных платформах, включая Android:


Получить демо-версию программного токена для различных платформ можно здесь.

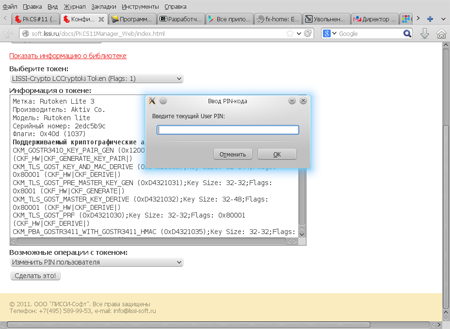

Для конфигурирования программных, программно-аппаратных и аппаратных токенов/смарт-карт и, прежде всего, для смены пользовательского PIN-кода удобно воспользоваться  веб-сервисом «PKCS11 Конфигуратор-Веб» («PKCS11Manager-Web»):


или доступной для свободного скачивания  утилитой конфигурирования токенов PKCS#11 p11conf :

bash-4.3$ /usr/local/bin64/p11conf  -h
usage:  /usr/local/bin64/p11conf [-hitsmIupPred] -A APIpath [-c slotID -U userPin -S SOPin -n newPin -L label]
        -h display usage
        -i display PKCS#11 library info
        -s display slot(s) info (-c slotID is optional)
        -t display token(s) info (-c slotID is optional)
Others must use -c slotID
        -m display mechanism list
        -I initialize token
        -u initialize user PIN
        -p set the user PIN
        -P set the SO PIN
        -r remove all objects
        -e enumerate objects
        -d dump all object attributes
Copyright(C) LISSI-Soft Ltd (http://soft.lissi.ru) 2011-2016
bash-4.3$

bash-4.2$

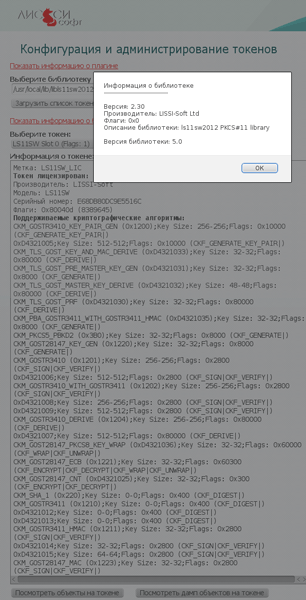

Графическая оболочка утилиты P11Conf:



Графическая оболочка утилиты p11conf для MS Windows


LS_HW11 - Описание программы

LS11SW 2016- Описание программы

LS11CLOUD - облачная реализация pkcs11 v2.40 с поддержкой ГОСТ Р 34.10-2012, ГОСТ Р 34.11-2012,

ГОСТ Р 34.12-2015, и ГОСТ Р 34.13-201. Руководство Пользователя.

Дополнительные материалы по PKCS#11:

1. Доступ к порталу Госуслуг из Linux с токенами PKCS#11
2. Доступ в личный кабинет налоплательщика ФНС с помощью браузера Firefox с поддержкой российской криптографии
3. Браузер Redfox и почтовый клиент Redfoxmail
4. Токены PKCS#11: сертификаты и закрытые ключи
5. Токены PKCS#11: генерация ключевой пары и неизвлекаемость приватного ключа (Продолжение)
